Diagrama del Sensor CMP: Funcionamiento y Ubicación en el Sistema Automotriz

Todo lo que necesitas saber sobre el diagrama del sensor CMP en los Sensores Automotrices

El diagrama del sensor CMP, también conocido como sensor de posición del árbol de levas, es una parte fundamental de los sistemas de encendido y control de combustible en los vehículos modernos. Este sensor juega un papel crucial en la sincronización precisa de la inyección de combustible y la chispa de encendido, lo que garantiza un rendimiento óptimo del motor.

¿Qué es el sensor CMP?
El sensor CMP es un dispositivo electromagnético que detecta la posición relativa del árbol de levas del motor. Este sensor utiliza un imán permanente y una bobina para generar una señal eléctrica que indica la posición exacta del árbol de levas. Esta información se utiliza por el sistema de control del motor para determinar el momento preciso para inyectar combustible y encender la chispa.

Funcionamiento del sensor CMP
Cuando el árbol de levas gira, los dientes o marcas en el árbol de levas interactúan con el sensor CMP. Estos dientes crean una interrupción en el campo magnético del imán permanente del sensor, lo que provoca cambios en la señal eléctrica generada por la bobina. El módulo de control del motor interpreta estos cambios en la señal y determina la posición del árbol de levas.

Importancia del sensor CMP
El sensor CMP es esencial para el correcto funcionamiento del motor. Proporciona información crítica para el sistema de control del motor, permitiendo una sincronización precisa de la inyección de combustible y la chispa de encendido. Sin esta información, el motor puede experimentar un mal rendimiento, aumento en el consumo de combustible e incluso la incapacidad de arrancar.

Problemas comunes del sensor CMP
Algunos problemas comunes con el sensor CMP incluyen fallas en la señal, desajustes en la posición y acumulación de suciedad. Estos problemas pueden llevar a un funcionamiento incorrecto del motor, como una mala sincronización de la inyección de combustible y la chispa de encendido. En caso de tener problemas con el sensor CMP, es recomendable buscar la ayuda de un mecánico cualificado para su diagnóstico y reparación.

Conclusión
El diagrama del sensor CMP es una herramienta clave en los sistemas de encendido y control de combustible de los vehículos modernos. Su función principal es detectar la posición del árbol de levas, proporcionando información vital para el correcto funcionamiento del motor. Es importante realizar un mantenimiento adecuado y estar atentos a cualquier problema con este sensor para garantizar un rendimiento óptimo del vehículo.

5 Fallas de un Sensor del Cigüeñal (Ubicación, Función y que Hacer Antes de CAMBIARLO)

¿Cuál es el funcionamiento del sensor CMP? Escribe únicamente en español.

El sensor de posición del árbol de levas (CMP por sus siglas en inglés) es un componente crucial en el sistema de encendido y control del motor de un vehículo. Su función principal es medir la posición y velocidad de rotación del árbol de levas.

El funcionamiento del sensor CMP consiste en:

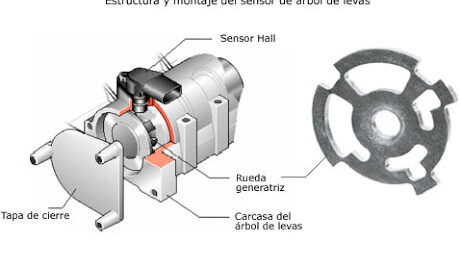

1. **Montaje:** El sensor CMP se encuentra montado cerca del árbol de levas, generalmente en el bloque del motor. Puede ser integrado en el propio árbol de levas o estar ubicado en una posición cercana para captar sus movimientos.

2. **Tecnología de detección:** El sensor CMP utiliza tecnología electromagnética o magnetoeléctrica para detectar los dientes o reluctores en el árbol de levas. Estos dientes generan señales eléctricas que son interpretadas por el sistema de control del motor.

3. **Generación de señales:** A medida que el árbol de levas gira, los dientes o reluctores pasan cerca del sensor CMP. Esto provoca cambios en el flujo magnético, lo cual genera señales eléctricas. Estas señales son enviadas al módulo de control del motor para su procesamiento.

4. **Información de posición y velocidad:** Las señales generadas por el sensor CMP brindan información precisa sobre la posición y velocidad de rotación del árbol de levas. Esta información es utilizada por el sistema de control del motor para sincronizar la apertura y cierre de las válvulas, así como para determinar el momento adecuado de la inyección de combustible.

Importancia del sensor CMP:

El sensor CMP es esencial para el funcionamiento adecuado del motor, ya que proporciona información vital para el sistema de encendido y control. Permite una sincronización precisa de las válvulas y la inyección de combustible, lo que optimiza el rendimiento del motor, reduce las emisiones y mejora la eficiencia de combustible.

En resumen, el sensor CMP es un componente clave en los sistemas de encendido y control del motor en vehículos. Su función principal es medir la posición y velocidad de rotación del árbol de levas, brindando información esencial para un funcionamiento correcto y eficiente del motor.

¿Cuál es el impacto si el sensor CMP no está funcionando correctamente?

El sensor CMP, también conocido como sensor de posición del árbol de levas, tiene un papel fundamental en el funcionamiento adecuado del motor de un vehículo. Este sensor es responsable de ayudar al sistema de control del motor a determinar la posición exacta de los árboles de levas, lo que permite una sincronización precisa entre la apertura y cierre de las válvulas de admisión y escape.

Si el sensor CMP no está funcionando correctamente, puede tener los siguientes impactos:

1. Fallo en la sincronización del motor: El sensor CMP proporciona información esencial para la sincronización del motor. Si el sensor está defectuoso o no funciona correctamente, el sistema de control del motor puede perder la referencia necesaria para abrir y cerrar las válvulas en el momento adecuado. Esto puede resultar en una falta de potencia, rendimiento deficiente y dificultad para arrancar el motor.

2. Falla en la inyección de combustible: El sensor CMP también juega un papel importante en la inyección de combustible. Sin una señal precisa de la posición del árbol de levas, el sistema de inyección de combustible puede enviar la cantidad incorrecta de combustible a los cilindros. Esto puede provocar una mezcla pobre o rica de aire y combustible, lo que afectará negativamente el rendimiento del motor y el consumo de combustible.

3. Falla en el encendido: El sensor CMP también se utiliza para determinar el momento adecuado para el encendido de las bujías. Si el sensor no está funcionando correctamente, el sistema de encendido puede no disparar las bujías en el momento preciso, lo que resultará en una combustión ineficiente y una disminución en la potencia del motor.

Es importante destacar que si el sensor CMP está fallando, es recomendable reemplazarlo lo antes posible para evitar daños mayores en el sistema de control del motor y optimizar el rendimiento del vehículo.

¿Cómo puedo determinar si el sensor CMP está defectuoso?

Para determinar si el sensor CMP (Sensor de Posición del Árbol de Levas) está defectuoso en un vehículo, puedes seguir los siguientes pasos:

1. Realiza una inspección visual: Verifica si hay cables sueltos, dañados o desgastados en el sensor CMP. Asegúrate también de que no haya suciedad o residuos obstruyendo el sensor.

2. Realiza una prueba con un multímetro: Con el motor apagado, desconecta el conector del sensor CMP y utiliza un multímetro para medir la resistencia entre los terminales del sensor. Consulta el manual de servicio del vehículo para obtener los valores de resistencia específicos para tu modelo de automóvil. Si la resistencia medida no se encuentra dentro de estos valores, es probable que el sensor esté defectuoso.

3. Prueba con un osciloscopio: Si tienes acceso a un osciloscopio, puedes conectarlo al sensor CMP y verificar las señales del sensor mientras el motor está en marcha. Las señales deberían ser consistentes y regulares. Si las señales son erráticas o no están presentes, es probable que haya un problema con el sensor.

4. Realiza una prueba de comparación: Si tienes acceso a otro sensor CMP en buen estado, puedes intercambiarlo con el sensor sospechoso y ver si el problema persiste. Si el problema desaparece después de reemplazar el sensor, esto indica que el sensor original estaba defectuoso.

Recuerda que antes de realizar cualquier diagnóstico o prueba en tu vehículo, es importante consultar el manual de servicio específico para tu modelo de automóvil. Además, si no tienes experiencia en la reparación de vehículos, es recomendable buscar la ayuda de un técnico calificado para evitar cualquier daño adicional o lesiones personales.

¿Cuántos pines tiene el sensor de posición del cigüeñal?

El sensor de posición del cigüeñal generalmente tiene tres pines. Estos pines se utilizan para la conexión eléctrica del sensor al sistema de control del motor. El pin de alimentación proporciona la energía necesaria para el funcionamiento del sensor, mientras que el pin de tierra se encarga de establecer la referencia de voltaje. El tercer pin es el pin de señal, el cual envía la información de la posición del cigüeñal al sistema de control del motor. Es importante destacar que esta configuración de tres pines puede variar dependiendo del fabricante y del modelo específico del vehículo.

Más sobre sensores

¿Cuál es la función de un sensor CMP en un vehículo y cómo se representa en un diagrama de circuito eléctrico?

El sensor CMP (Camshaft Position Sensor, por sus siglas en inglés) es un componente importante en el sistema de encendido y control del motor de un vehículo. Su principal función es medir la posición o el ángulo de giro del árbol de levas (camshaft) y enviar esta información a la unidad de control del motor (ECU, por sus siglas en inglés).

En cuanto al diagrama de circuito eléctrico, el sensor CMP se representa como un componente conectado al arnés de cables del motor. Generalmente, el sensor CMP tiene tres cables de conexión:

- El cable de alimentación (power) suele ser de color rojo y se conecta a una fuente de energía eléctrica, como el fusible principal o el cable positivo de la batería. Este cable suministra la corriente necesaria para el funcionamiento del sensor.

- El cable de tierra (ground) suele ser de color negro o marrón y se conecta a una superficie metálica del motor o al chasis del vehículo. Es importante asegurarse de que haya una buena conexión a tierra para evitar problemas de señal.

- El cable de señal (signal) suele ser de color verde o azul y se conecta a la ECU. Este cable transmite la señal generada por el sensor CMP, que varía según la posición del árbol de levas, y permite que la ECU determine la posición precisa del árbol de levas en relación con el cigüeñal.

Es importante seguir las indicaciones del fabricante del vehículo para realizar correctamente las conexiones del sensor CMP en el diagrama de circuito eléctrico, ya que pueden variar ligeramente según el modelo y la marca del automóvil.

¿Cuáles son los síntomas comunes de un sensor CMP defectuoso en un automóvil y cómo se puede diagnosticar utilizando un diagrama de sensores automotrices?

Los síntomas comunes de un sensor CMP (sensor de posición del árbol de levas) defectuoso en un automóvil pueden incluir:

1. Problemas de arranque: El motor puede tener dificultades para arrancar o tomar más tiempo de lo normal para hacerlo.

2. Ralentí inestable: El motor puede temblar o tener una marcha irregular en ralentí, lo que puede provocar un rendimiento deficiente.

3. Pérdida de potencia: El vehículo puede experimentar una pérdida de potencia considerable durante la aceleración o en condiciones de carga.

4. Consumo de combustible elevado: Un sensor CMP defectuoso puede afectar la relación aire-combustible, lo que provoca un consumo excesivo de combustible.

5. Fallos en el encendido: Puede haber dificultades para encender el motor o puede haber fallos intermitentes en el sistema de encendido.

Para diagnosticar un sensor CMP defectuoso utilizando un diagrama de sensores automotrices, se pueden seguir los siguientes pasos:

1. Localiza el diagrama de sensores automotrices específico para el modelo y año de tu vehículo. Este diagrama mostrará la ubicación exacta del sensor CMP.

2. Identifica el sensor CMP en el diagrama. Por lo general, estará ubicado cerca del árbol de levas.

3. Verifica la conexión eléctrica del sensor CMP. Asegúrate de que los cables estén bien conectados y no haya signos de daños o deterioro.

4. Utiliza un multímetro para medir la resistencia del sensor CMP. Consulta el manual del fabricante para obtener los valores de resistencia correctos y compáralos con las mediciones que obtengas.

5. Examina físicamente el sensor CMP en busca de daños o desgaste. Comprueba si hay signos de suciedad, corrosión o cables rotos.

6. Si sospechas que el sensor CMP está defectuoso pero no puedes realizar un diagnóstico completo utilizando el diagrama de sensores automotrices, es recomendable llevar el vehículo a un taller mecánico especializado para una revisión más exhaustiva.

Recuerda que estos síntomas y pasos de diagnóstico son generales y pueden variar dependiendo del modelo y año del vehículo. Siempre es recomendable consultar el manual del fabricante para obtener información específica sobre el sistema de sensores automotrices de tu automóvil.

¿Cómo se realiza la prueba y el reemplazo de un sensor CMP en un vehículo siguiendo un diagrama de circuito específico?

Para realizar la prueba y reemplazo de un sensor CMP en un vehículo siguiendo un diagrama de circuito específico, se deben seguir los siguientes pasos:

1. Identificar la ubicación del sensor CMP: Consultar el manual de reparación o buscar información en línea para localizar la posición exacta del sensor CMP en el motor del vehículo.

2. Desconectar la batería: Antes de comenzar cualquier trabajo en el sistema eléctrico del vehículo, es importante desconectar la batería para evitar cortocircuitos y daños.

3. Localizar el conector del sensor CMP: Una vez identificada la ubicación del sensor CMP, localizar el conector que está conectado al arnés de cables del vehículo.

4. Consultar el diagrama de circuito: Usar el diagrama de circuito específico del vehículo para identificar los pines del conector del sensor CMP y verificar la correcta conexión eléctrica.

5. Realizar la prueba del sensor CMP: Con la ayuda de un multímetro, verificar la resistencia del sensor CMP siguiendo las especificaciones proporcionadas por el fabricante del vehículo. Esto permitirá determinar si el sensor está funcionando correctamente.

6. Reemplazar el sensor CMP: Si la prueba del sensor CMP indica que está defectuoso o no está dentro de las especificaciones, es necesario reemplazarlo. Desconectar el conector del sensor CMP y desatornillarlo del motor. Instalar el nuevo sensor y asegurarse de que esté correctamente conectado y ajustado.

7. Verificar el funcionamiento: Una vez realizado el reemplazo, es importante encender el vehículo y asegurarse de que el sensor CMP esté funcionando correctamente. Monitorear el rendimiento del motor y hacer las pruebas necesarias para confirmar su correcto funcionamiento.

Es crucial seguir el diagrama de circuito específico del vehículo, ya que cada automóvil puede tener un diseño de cableado diferente. Además, se recomienda utilizar herramientas adecuadas y seguir las instrucciones del fabricante del vehículo para llevar a cabo estas tareas de manera segura y eficiente.
