Todo lo que debes saber sobre el sensor MAP: funcionamiento y esquema

Todo lo que necesitas saber sobre el sensor MAP: funcionamiento y esquema en los sensores automotrices

El sensor de presión absoluta del múltiple de admisión (MAP, por sus siglas en inglés) es un componente crucial en el sistema de sensores automotrices. Su función principal es medir la presión absoluta del aire en el colector de admisión del motor.

Funcionamiento del sensor MAP:
El sensor MAP utiliza un diafragma sensible a la presión. Este diafragma se conecta directamente al múltiple de admisión y se flexiona en respuesta a los cambios de presión. A medida que la presión del aire en el múltiple de admisión aumenta o disminuye, el diafragma se mueve y genera una señal eléctrica proporcional a la presión.

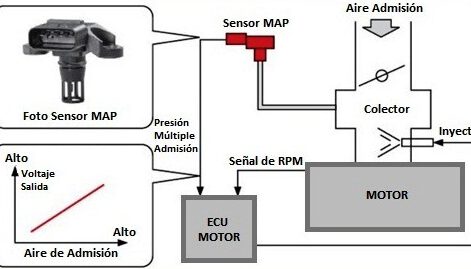

Esquema en los sensores automotrices:
El sensor MAP se encuentra ubicado típicamente en el múltiple de admisión, cerca de la entrada de aire. Su posición varía dependiendo del diseño específico del motor y su sistema de admisión. Su conexión eléctrica consta de tres cables: uno para tierra, otro para la alimentación de voltage y otro para la señal que envía al módulo de control del motor.

En resumen, el sensor MAP es fundamental para que el motor funcione correctamente, ya que proporciona información vital sobre la presión del aire en el múltiple de admisión. Esta información es utilizada por el módulo de control del motor para ajustar la cantidad de combustible inyectado y optimizar la mezcla aire-combustible. El uso adecuado de etiquetas HTML permite resaltar la importancia de las palabras clave en el contenido.

SENSORES DEL MOTOR EXPLICADOS - IAT, MAF, TPS, CKP, NOx, EOT - FALLAS, FUNCIONAMIENTO Y UBICACIÓN

¿Cuántos cables tiene un sensor de presión absoluta del múltiple de admisión (MAP)?

Un sensor de presión absoluta del múltiple de admisión (MAP) típicamente tiene **dos cables**. Estos cables se utilizan para proporcionar la señal de voltaje al sistema de control del motor. El **primer cable** es el cable de alimentación (+5V) que suministra el voltaje necesario al sensor, mientras que el **segundo cable** es el cable de señal que envía la lectura de presión al sistema de control del motor.

¿Cuál es la funcionalidad del sensor MAP y cómo opera?

El sensor MAP, que significa Manifold Absolute Pressure (Presión Absoluta del Colector de Admisión), es un sensor utilizado en los automóviles para medir la presión absoluta dentro del colector de admisión del motor. Su principal función es proporcionar información precisa sobre la presión del aire en el colector de admisión, lo que permite calcular la densidad del aire y determinar la cantidad de combustible necesaria para lograr una mezcla adecuada.

El sensor MAP opera midiendo la presión absoluta dentro del colector de admisión. El colector de admisión es el conducto por donde entra el aire al motor desde el filtro de aire. El sensor MAP está conectado a este conducto y utiliza un diafragma interno para medir la presión. Este diafragma está expuesto al vacío o a la presión generada por la entrada de aire al motor.

Cuando el motor está en marcha, la presión dentro del colector de admisión varía dependiendo de la carga del motor. A mayor carga, mayor será la presión del aire en el colector de admisión. El sensor MAP convierte esta presión en una señal eléctrica que se envía a la unidad de control del motor (ECU). La ECU utiliza esta información para ajustar la cantidad de combustible que se inyecta en los cilindros, con el fin de mantener una mezcla aire-combustible óptima.

La información proporcionada por el sensor MAP es crucial para el correcto funcionamiento del motor y la eficiencia del sistema de combustible. Si el sensor MAP está defectuoso, puede afectar el rendimiento del motor, causando problemas como una mezcla pobre o rica de combustible, dificultades para arrancar, falta de potencia y un aumento en las emisiones contaminantes.

En resumen, el sensor MAP es un componente clave en el sistema de control del motor de un automóvil. Su función principal es medir la presión absoluta en el colector de admisión, lo que permite calcular la cantidad adecuada de combustible a inyectar. Esto garantiza un funcionamiento eficiente del motor y una reducción de las emisiones contaminantes.

¿Cuál es la forma correcta de conectar el sensor MAP?

La forma correcta de conectar el sensor MAP (Manifold Absolute Pressure, por sus siglas en inglés) es la siguiente:

1. Localiza el conector del sensor MAP en el sistema de admisión de aire del vehículo. Por lo general, se encuentra cerca del múltiple de admisión o de la caja de filtro de aire.

2. Verifica que el conector del sensor MAP y el cableado estén en buenas condiciones. Asegúrate de que no haya cables sueltos, cortados o dañados.

3. Conecta el conector del sensor MAP al arnés de cableado correspondiente del vehículo. Asegúrate de que encaje correctamente y que no haya juego ni conexiones flojas.

4. Una vez conectado el sensor MAP, asegura la sujeción del cableado para evitar que se mueva o se dañe.

Recuerda que es importante seguir las indicaciones del fabricante del vehículo y consultar el manual de servicio específico para tu modelo de automóvil.

Si tienes dudas sobre la ubicación o procedimiento de conexión del sensor MAP en tu vehículo en particular, te recomiendo acudir a un mecánico especializado o consultar un manual técnico adecuado para tu modelo específico de automóvil.

¿Cuáles son las consecuencias de un mal funcionamiento del sensor MAP?

El sensor MAP (Manifold Absolute Pressure) es un componente importante en el sistema de gestión del motor de un vehículo. Su función principal es medir la presión absoluta del colector de admisión, lo que permite al sistema de control del motor determinar la cantidad de combustible que debe ser suministrada.

Si el sensor MAP funciona incorrectamente o está defectuoso, puede tener varias consecuencias negativas en el funcionamiento del vehículo, como:

1. Pérdida de potencia del motor: Un mal funcionamiento del sensor MAP puede resultar en una mezcla de aire-combustible incorrecta, lo que provoca una disminución en la potencia del motor. Esto puede notarse especialmente al acelerar o subir pendientes.

2. Consumo excesivo de combustible: Cuando el sensor MAP no está enviando lecturas correctas al sistema de gestión del motor, este puede suministrar más combustible del necesario. Esto puede resultar en un aumento en el consumo de combustible y menor eficiencia en términos de kilometraje por litro.

3. Problemas de arranque: El sensor MAP también es crucial durante el proceso de arranque del vehículo. Si no está funcionando correctamente, puede causar dificultades para encender el motor o requerir intentos adicionales de arranque.

4. Inestabilidad del ralentí: El sensor MAP también controla la cantidad de aire que entra en el motor cuando está en ralentí. Si hay una lectura incorrecta del sensor, puede causar inestabilidad en el ralentí del motor, como fluctuaciones o cambios bruscos en las revoluciones por minuto (RPM).

5. Falla en la prueba de emisiones: Muchas pruebas de emisiones requieren una lectura precisa del sensor MAP. Si el sensor no está funcionando correctamente, es posible que el vehículo no pase la prueba y sea necesario reparar o reemplazar el sensor para cumplir con los estándares de emisiones.

Es importante mencionar que cuando se presenta un mal funcionamiento del sensor MAP, es recomendable llevar el vehículo a un taller o con un técnico especializado para realizar un diagnóstico preciso y llevar a cabo las reparaciones necesarias.

Más sobre sensores

¿Cuál es la ubicación y función del sensor MAP en un sistema de inyección electrónica de combustible de un vehículo?

El sensor MAP (Manifold Absolute Pressure) es un componente esencial en un sistema de inyección electrónica de combustible de un vehículo. Su ubicación varía según el diseño del motor, pero generalmente se encuentra en el múltiple de admisión, cerca del cuerpo del acelerador.

La función principal del sensor MAP es medir la presión absoluta en el múltiple de admisión del motor. Esto se logra mediante un diafragma sensible a la presión que está conectado con un sensor de tipo piezoeléctrico o resistivo. Cuando el motor está en funcionamiento, la variación en la presión del múltiple de admisión provoca que el diafragma se mueva y genere una señal eléctrica proporcional a la presión.

La información proporcionada por el sensor MAP es utilizada por la unidad de control del motor (ECU) para calcular la cantidad de combustible necesario para una mezcla óptima de aire y combustible en cada cilindro. Además, el valor de presión del múltiple de admisión también es utilizado por la ECU para determinar otros parámetros del motor, como la sincronización del encendido y la compensación de altitud.

En resumen, el sensor MAP juega un papel fundamental en el control del motor, ya que proporciona información esencial para la correcta inyección de combustible y el desempeño adecuado del motor en diferentes condiciones de operación.

¿Cómo se puede comprobar el funcionamiento correcto del sensor MAP en un automóvil?

Para comprobar el funcionamiento correcto del sensor MAP (Manifold Absolute Pressure) en un automóvil, puedes seguir los siguientes pasos:

1. Localiza el sensor MAP: El sensor MAP se encuentra generalmente en el múltiple de admisión del motor. Puede tener una apariencia similar a un pequeño conector eléctrico con un sensor redondo o rectangular en la parte superior.

2. Desconecta el cableado: Desconecta el cableado que está conectado al sensor MAP. Asegúrate de tener acceso completo al sensor.

3. Verifica la resistencia interna: Con un multímetro en la función de resistencia, mide la resistencia interna del sensor MAP. Consulta el manual de reparación del vehículo para obtener el valor de resistencia correcto. Si la resistencia no está dentro de los parámetros especificados, es probable que el sensor esté defectuoso y necesite ser reemplazado.

4. Comprueba el voltaje: Con el cableado del sensor MAP reconectado y el motor en ralentí, usa un osciloscopio o un multímetro en la función de voltaje para medir el voltaje de salida del sensor MAP. El voltaje debe variar en función de los cambios de presión del colector de admisión. En ralentí, el voltaje debería ser bajo y aumentar a medida que se acelera el motor. Si el voltaje no varía correctamente o está fuera de los rangos esperados, es posible que el sensor esté defectuoso y deba ser reemplazado.

Recuerda que es recomendable consultar el manual de reparación específico de tu vehículo, ya que los procedimientos de prueba pueden variar entre marcas y modelos. En caso de duda, también es aconsejable acudir a un mecánico calificado para la comprobación y reparación del sensor MAP.

¿Cuáles son los síntomas de un sensor MAP defectuoso en un motor de un vehículo y cómo solucionarlo?

Un sensor MAP (Manifold Absolute Pressure) es responsable de medir la presión absoluta del colector de admisión en un motor de vehículo. Un sensor MAP defectuoso puede causar varios síntomas, como:

1. Pérdida de potencia: El motor puede experimentar una disminución en el rendimiento y una falta de respuesta al acelerador.

2. Problemas en el arranque: Puede haber dificultades para encender el motor o se puede experimentar un arranque lento.

3. Consumo excesivo de combustible: Si el sensor MAP está proporcionando datos incorrectos sobre la presión del colector de admisión, esto puede llevar a un aumento en el consumo de combustible.

4. Marcha inestable: El motor puede funcionar de manera irregular y presentar tirones o vibraciones mientras está en marcha.

Para solucionar un problema con el sensor MAP, se pueden seguir los siguientes pasos:

1. Verificar conexiones: Asegúrate de que todas las conexiones eléctricas del sensor estén firmes y sin signos de corrosión.

2. Inspeccionar el cableado: Revisa el cableado del sensor MAP en busca de posibles daños, roturas o cortocircuitos. Si se encuentra alguna anomalía, se deben reparar o reemplazar los cables según sea necesario.

3. Limpiar el sensor: En algunos casos, el sensor MAP puede acumular suciedad o residuos que afectan su funcionamiento. Se puede limpiar cuidadosamente el sensor utilizando un limpiador de sensores especializado, siguiendo las instrucciones del fabricante.

4. Reemplazar el sensor: Si todas las demás comprobaciones no resuelven el problema, es posible que sea necesario reemplazar el sensor MAP defectuoso por uno nuevo y compatible con el vehículo.

Es importante recordar que antes de realizar cualquier reparación o diagnóstico, es recomendable consultar el manual del propietario del vehículo o buscar la asistencia de un profesional calificado para evitar posibles daños adicionales.
